1、電氣控制閥的基本結構

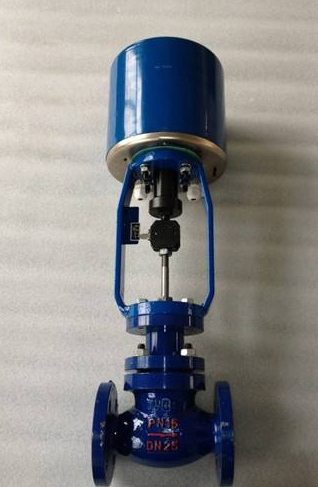

　　電控閥的典型形狀由兩個可拆卸的致動器和調節閥(調節機構)組成。上部的驅動器，從調節器接收0-10 MADC或4-20 MADC信號并將其轉換為相應的線性位移，從而推動器下部調節流體的流量直接。各種類型的電動控制閥執行器基本相同，但結構的控制閥(調節閥)由于使用條件不同，*常用的是直通單座和雙座兩種。

　　2、電動執行機構的基本結構

　　執行機構采用了德國進口的PSL電子式一體化的電動執行機構，該產品體積小、重量輕，功能強、操作方便，已廣泛應用于工業控制。

　　其直線行程電動執行器主要是由相互隔離的電氣部分和齒輪傳動部分組成，電機作為連接兩個隔離部分的中間部件。電機按控制要求輸出轉矩，通過多級正齒輪傳遞到梯形絲桿上，梯形絲桿通過螺紋變換轉矩為推力。因此梯形螺桿通過自鎖的輸出軸將直線行程傳遞到閥桿。執行機構輸出軸帶有一個防止傳動的止轉環，輸出軸的徑向鎖定裝置也可以做動位置指示器。

　　輸出軸止動環上連有一個旗桿，旗桿隨輸出軸同步運行，通過與旗桿連接的齒條板將輸出軸位移轉換成電信號，提供給智能控制板作為比較信號和閥位反饋輸出。同時執行機構的行程也可由齒條板上的兩個主限位開關開限制，并由兩機械限位保護。

　　3、執行機構工作原理

　　電動執行機構是以電動機為驅動源、以直流電流為控制及反饋信號，當控制器的輸入端有一個信號輸入時，此信號與位置信號進行比較，當兩個信號的偏差值大于規定的死區時，控制器產生功率輸出，驅動伺服電動機轉動使減速器的輸出軸朝減小這一偏差的方向轉動，直到偏差小于死區為止。此時輸出軸就穩定在與輸入信號相對應的位置上。
